FOG1200系列光纤陀螺仪

FOG1200系列光纤陀螺是全数字闭环原理的光纤陀螺产品,100s平滑测试零偏稳定性为0.002~0.006º/h,体积 Φ120mm×35mm,重量低于800g。

了解产品

FOG1200系列光纤陀螺是全数字闭环原理的光纤陀螺产品,100s平滑测试零偏稳定性为0.002~0.006º/h,体积 Φ120mm×35mm,重量低于800g。该光纤陀螺仪满足我国精密寻北、高精度惯性导航系统、车载定位定向等领域对新型陀螺仪的应用需求,可以广泛应用在无人车、自动叉车、小型潜艇、隧道挖掘等领域。

  • 芯片

    核心器件自主研发,降低成本25%
  • 显卡

    独特惯性系统算法,性能提升20%
  • 材质

    具备批量生产工艺,质量高效提升
  • 外观

    掌握全产业链核心,研发创新升级
  • 插口

    贯穿器件仪表系统,跨行应用成熟
  • HDD

    掌握全产业链核心,研发创新升级

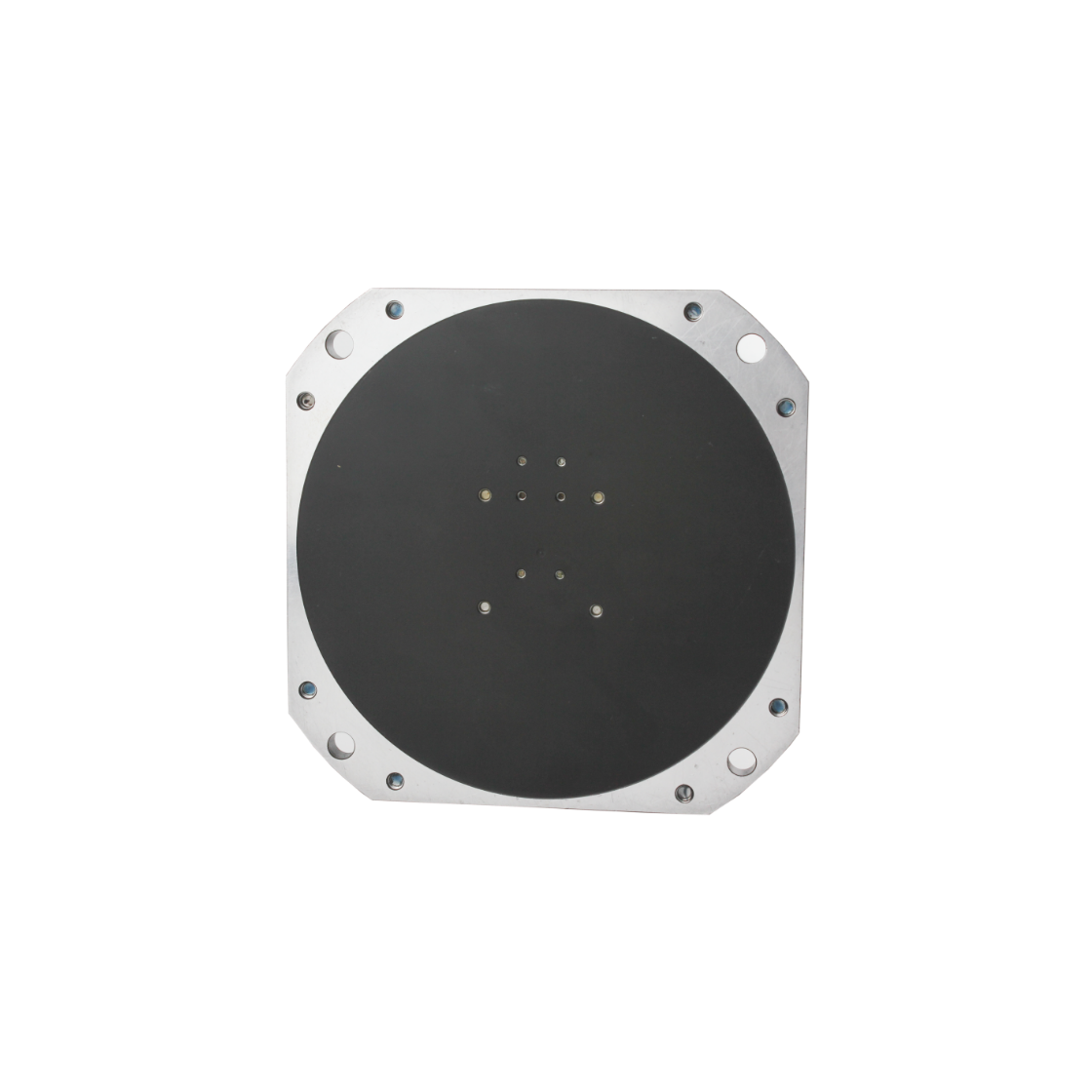

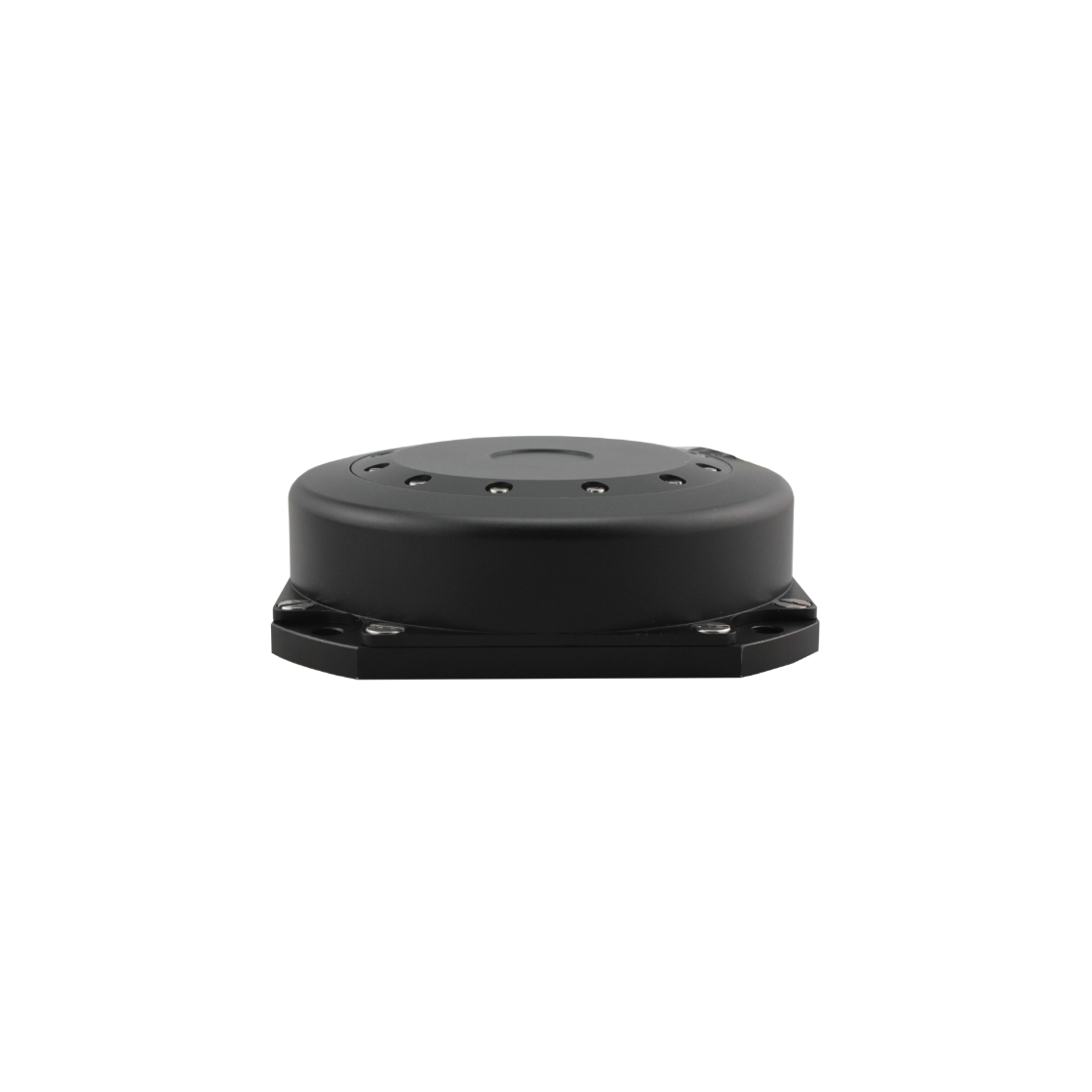

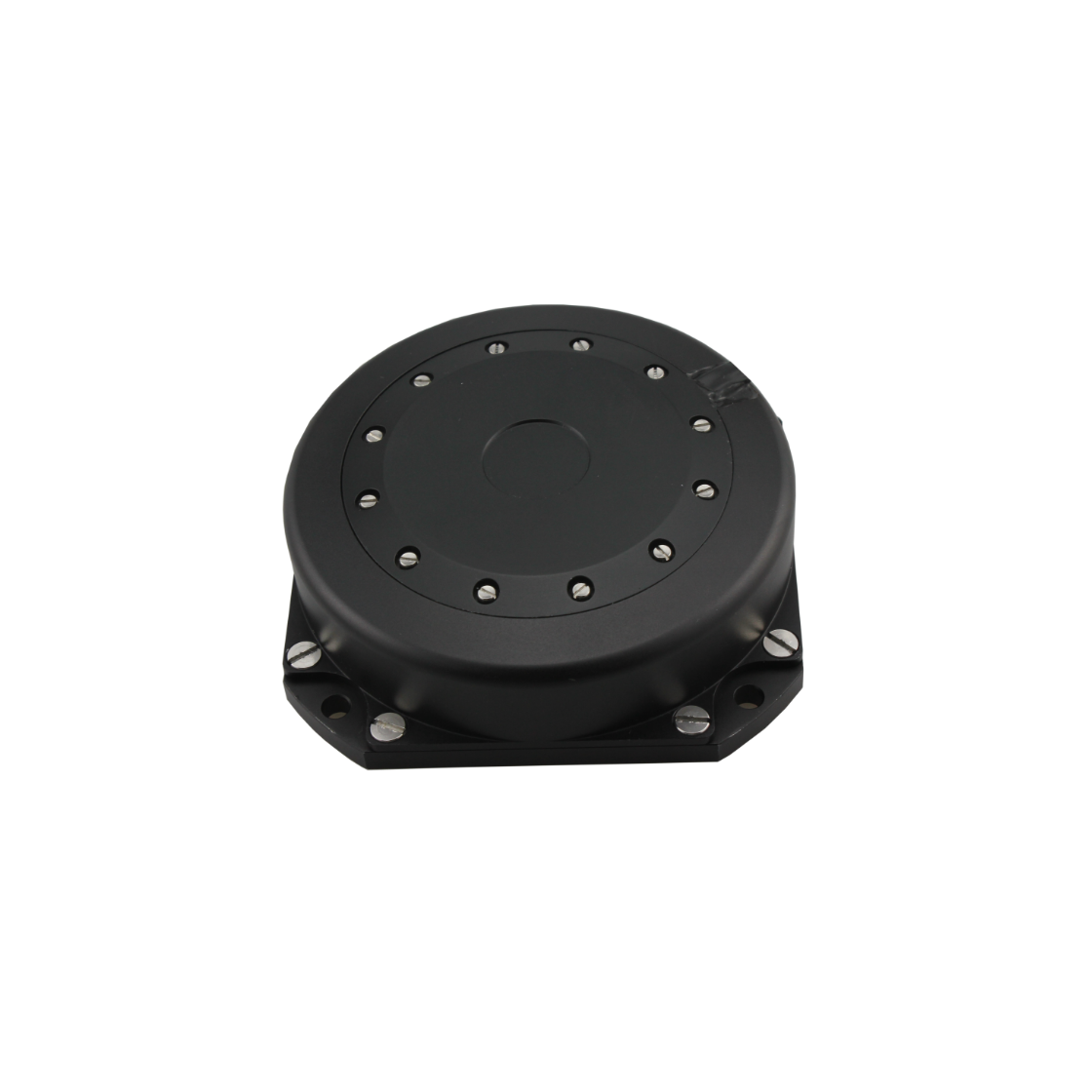

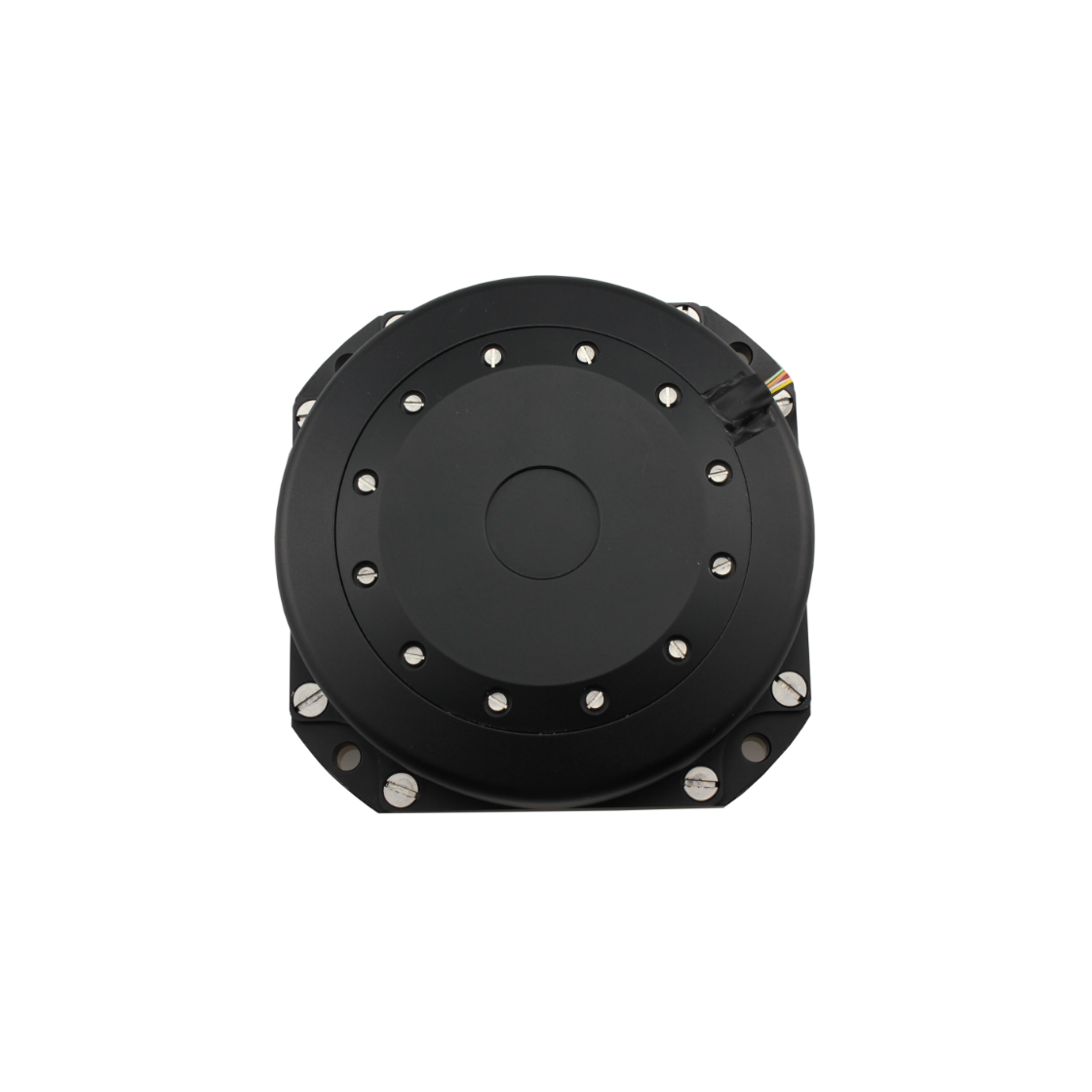

产品外观

2
1
3
4

典型技术指标

项目 单位 FOG1200A FOG1200B FOG1200C FOG1200D
测量范围① °/s -500~+500 -500~+500 -500~+500 -500~+500
零偏稳定性② °/h,10s ≤0.005 ≤0.008 ≤0.01 ≤0.02
°/h,100s ≤0.0015 ≤0.0025 ≤0.003 ≤0.006
零偏重复性 °/h ≤0.005 ≤0.008 ≤0.01 ≤0.02
随机游走系数 °/√h ≤0.0005 ≤0.0008 ≤0.001 ≤0.002
标度因数非线性 ppm ≤2 ≤5 ≤10 ≤20
标度因数重复性 ppm ≤2 ≤5 ≤10 ≤20
标度因数不对称性 ppm ≤2 ≤5 ≤10 ≤20
启动时间 s ≤1
带宽 Hz >100
电源③ V +5,-5
功率 W ≤6
工作温度 -45~+70
存储温度 -55~+80
振动 Hz,g2/Hz 20~500,0.06
冲击 g,ms 30,11
数据刷新率④ Hz 200~2000
波特率 bps 115200~921600
输出方式 / 广播式(默认)/触发式(定制)
接口电平 / RS-422
连接器 / J30J-15TJL
外形尺寸 mm Φ120×35

注释:

① 测量范围默认是±1000°/或者±500°/如需特殊要求可联系售前工程师。

②零偏稳定性精度统计方式采用标准方差(1σ)。

③ 供电电源默认要求+5,-5,如需+5可以联系售前工程师。

④ 数据刷新率出厂默认是定值,用户不可以更改。
