ZH-LT30A捷联组合导航系统

ZH-LT30A捷联惯性组合导航系统以激光陀螺仪、石英加速度计为核心传感器，采用捷联技术方案，为载体提供航向、姿态、速度、位置等导航信息和运动测量信息，能够与卫导里程计计程仪等系统组合工作，可自主分析外部信息，工作在最佳导航模式，具有系统状态故障状态自诊断等功能。

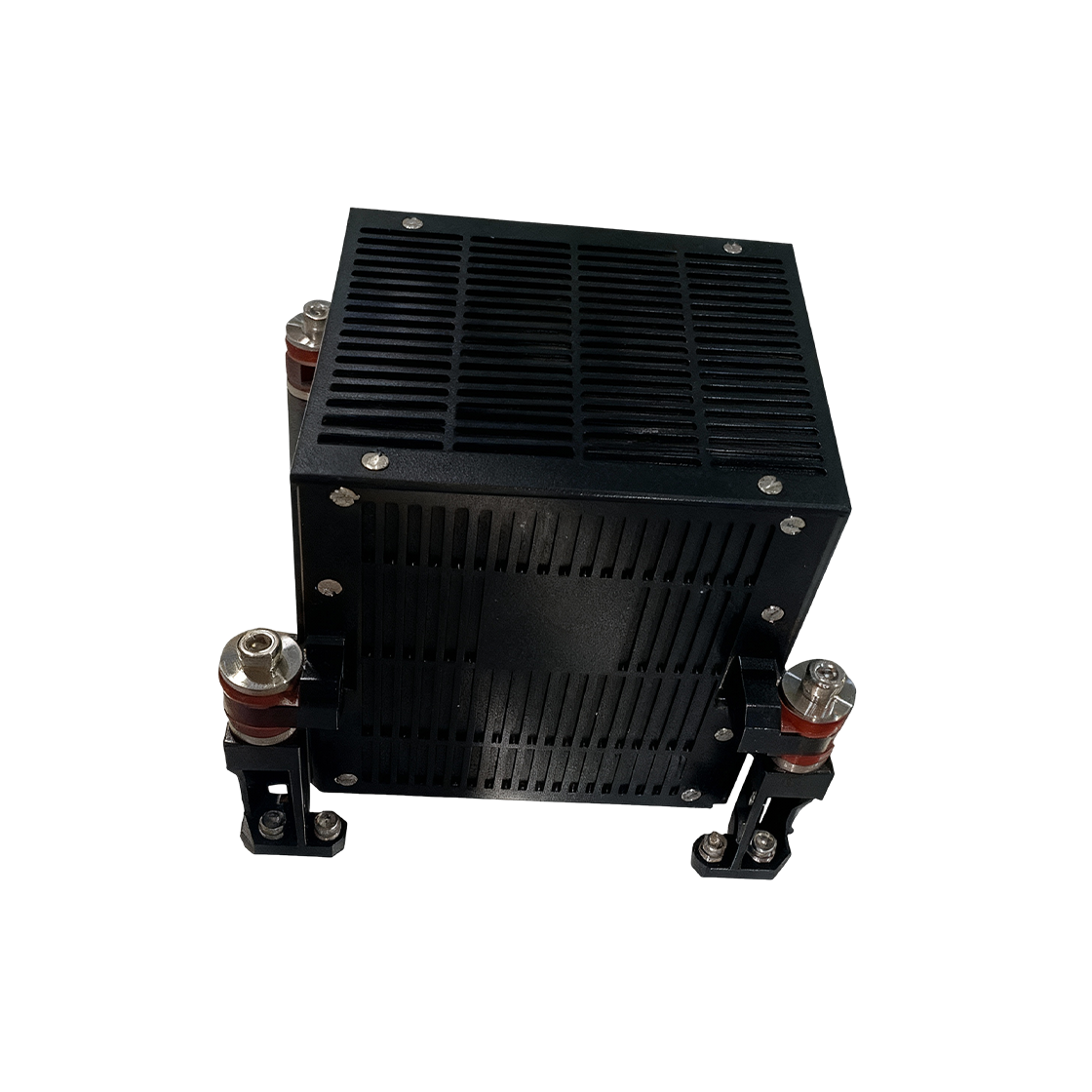

产品外观

典型技术指标

性能指标
准备时间	≤5s（从上电到完成自检）
对准时间	5min
对准方式	自对准
陀螺仪	零偏稳定性		≤0.05°/h（1σ）
	零偏重复性		≤0.05°/h (1σ)
	角速度		±300°/s
加速度计	零偏稳定性	≤1×10^-4g（1σ）
	零偏重复性	≤1×10^-4g（1σ）
	加速度	±30g
组合导航精度	姿态精度	≤0.01（1σ，1h）
	航向精度	≤0.1°（1σ，1h）
	位置精度	≤5m（CEP）
	速度精度	≤0.05m/s（1σ）
电气特性	数据更新率	≧200Hz
	电压	24V± 4V DC
	功耗	≤16W
物理参数	重量	≤1.3kg
	物理尺寸	86.5mm×86.5mm×86.5mm
	稳态工作功耗	≤16W
	工作温度	-40℃～+60℃
