NFS光纤陀螺寻北仪

NFS系列光纤陀螺寻北仪内置7°传感器,有效进行姿态角度校准,带经纬度补偿,稳定性高,线性好,具有9~36V的宽工作电压范围

了解产品

NFS系列光纤陀螺寻北仪内置7°传感器,有效进行姿态角度校准,带经纬度补偿,稳定性高,线性好,具有9~36V的宽工作电压范围,同时具有快速启动、寻北精度高的工作特性,可在大姿态角(≤7°)的环境条件下精确寻北。全密封封装的设计也可以满足宽温度工作、防水、防潮、防尘等工作环境的差异化特征,现被广泛应用于战略导弹制导初始对准,天线系统的稳定,以及姿态/方位基准系统,矿用定向(替代磁罗盘),陀螺全站仪等领域,具有独特的应用价值。

  • 芯片

    核心器件自主研发,降低成本25%
  • 显卡

    独特惯性系统算法,性能提升20%
  • 材质

    具备批量生产工艺,质量高效提升
  • 外观

    掌握全产业链核心,研发创新升级
  • 插口

    贯穿器件仪表系统,跨行应用成熟
  • HDD

    掌握全产业链核心,研发创新升级

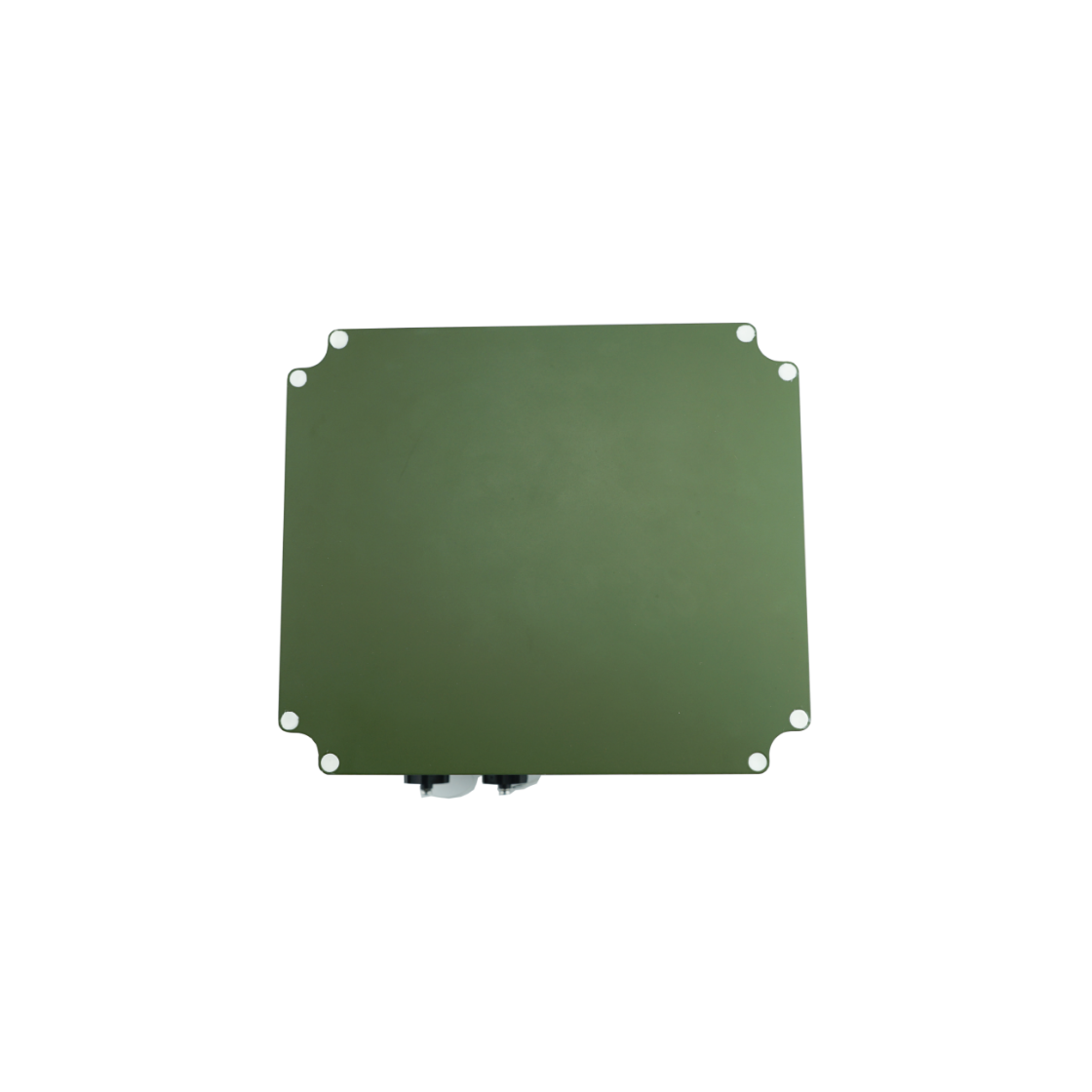

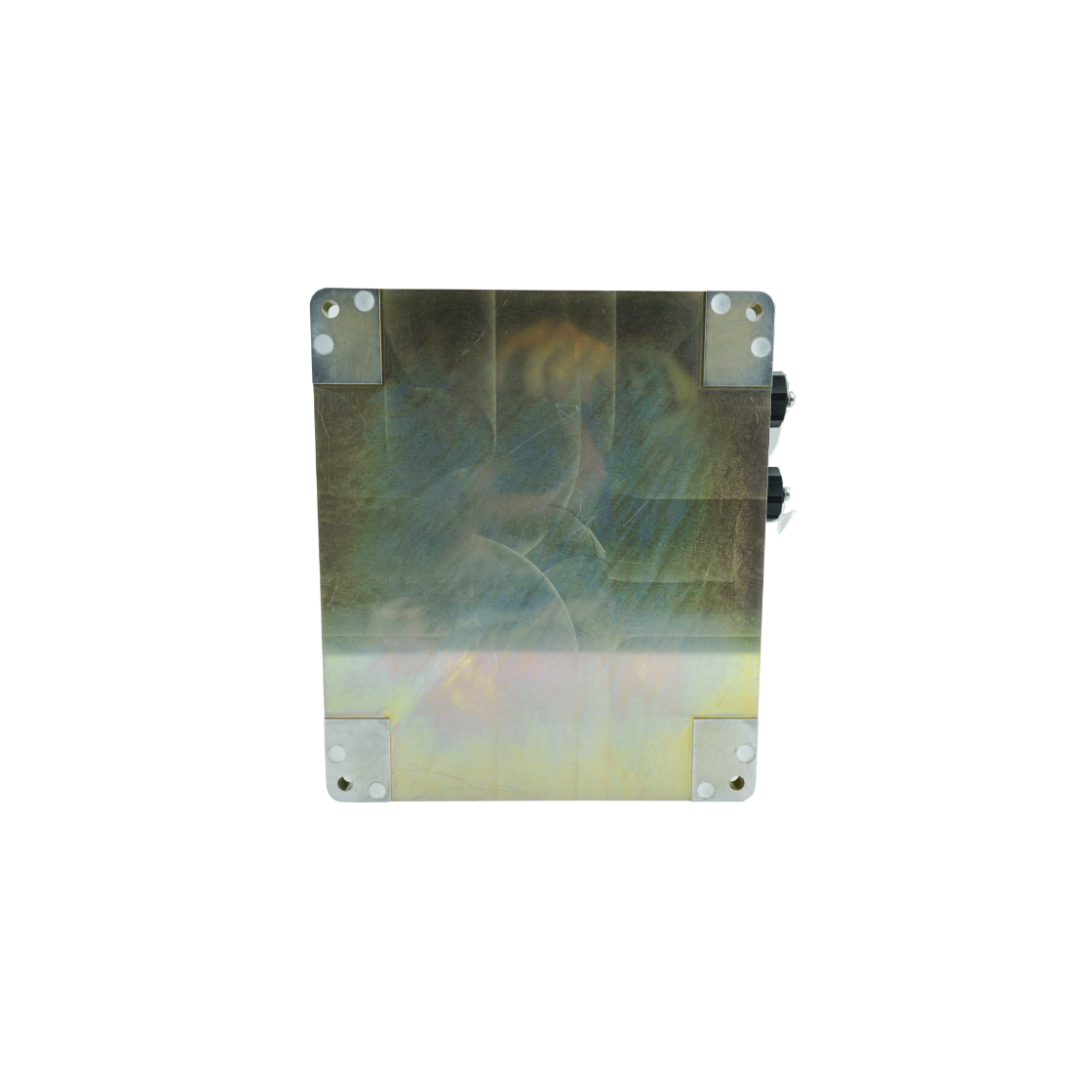

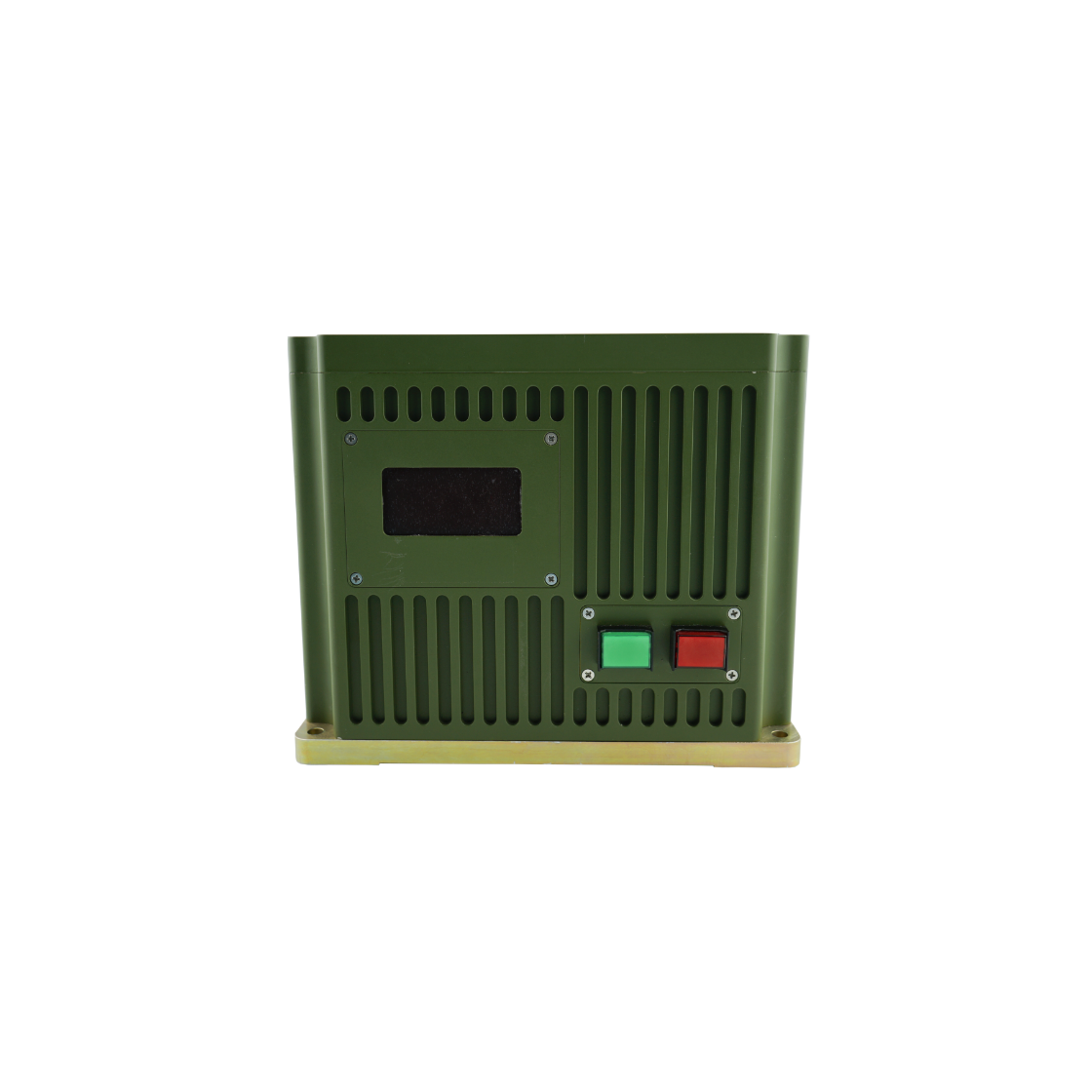

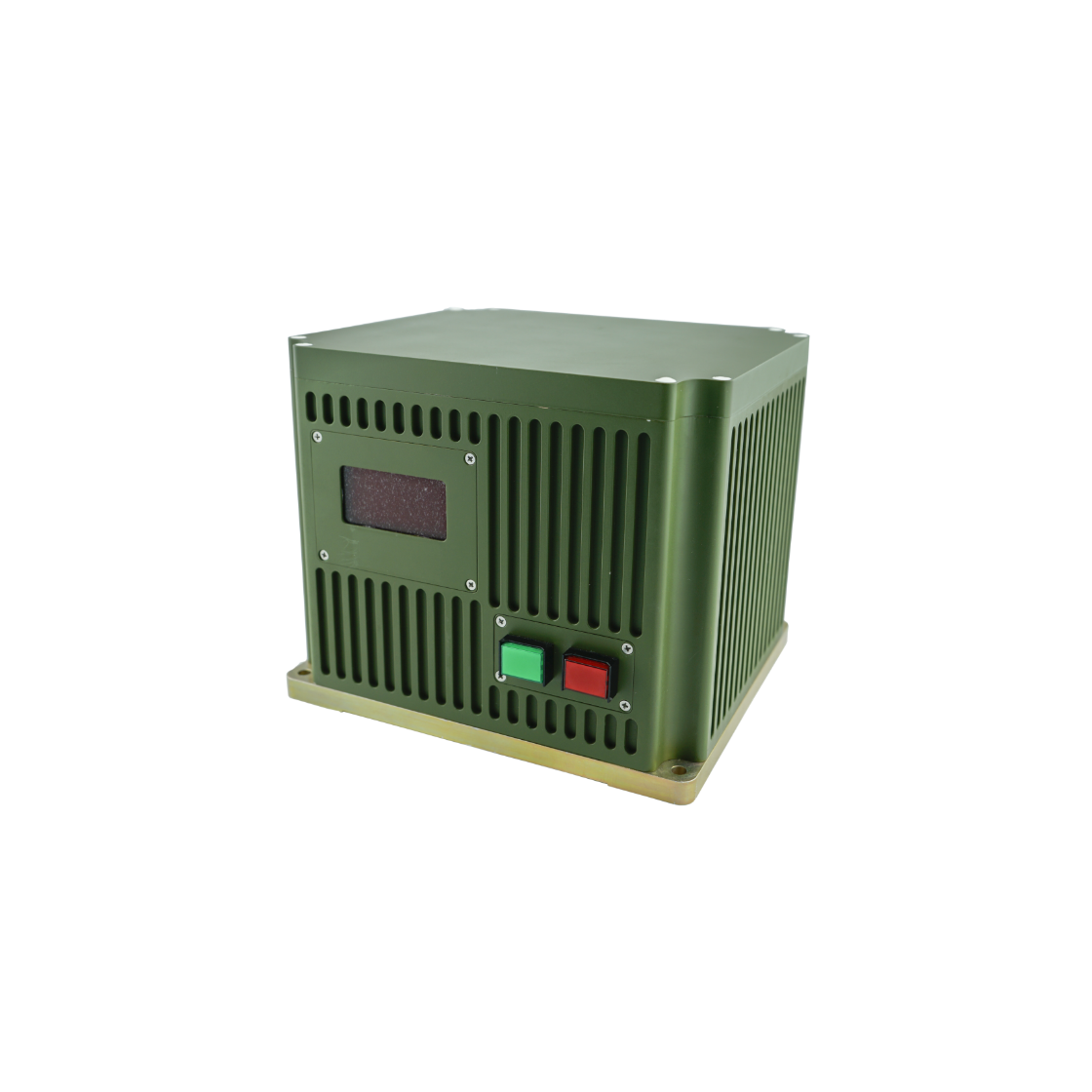

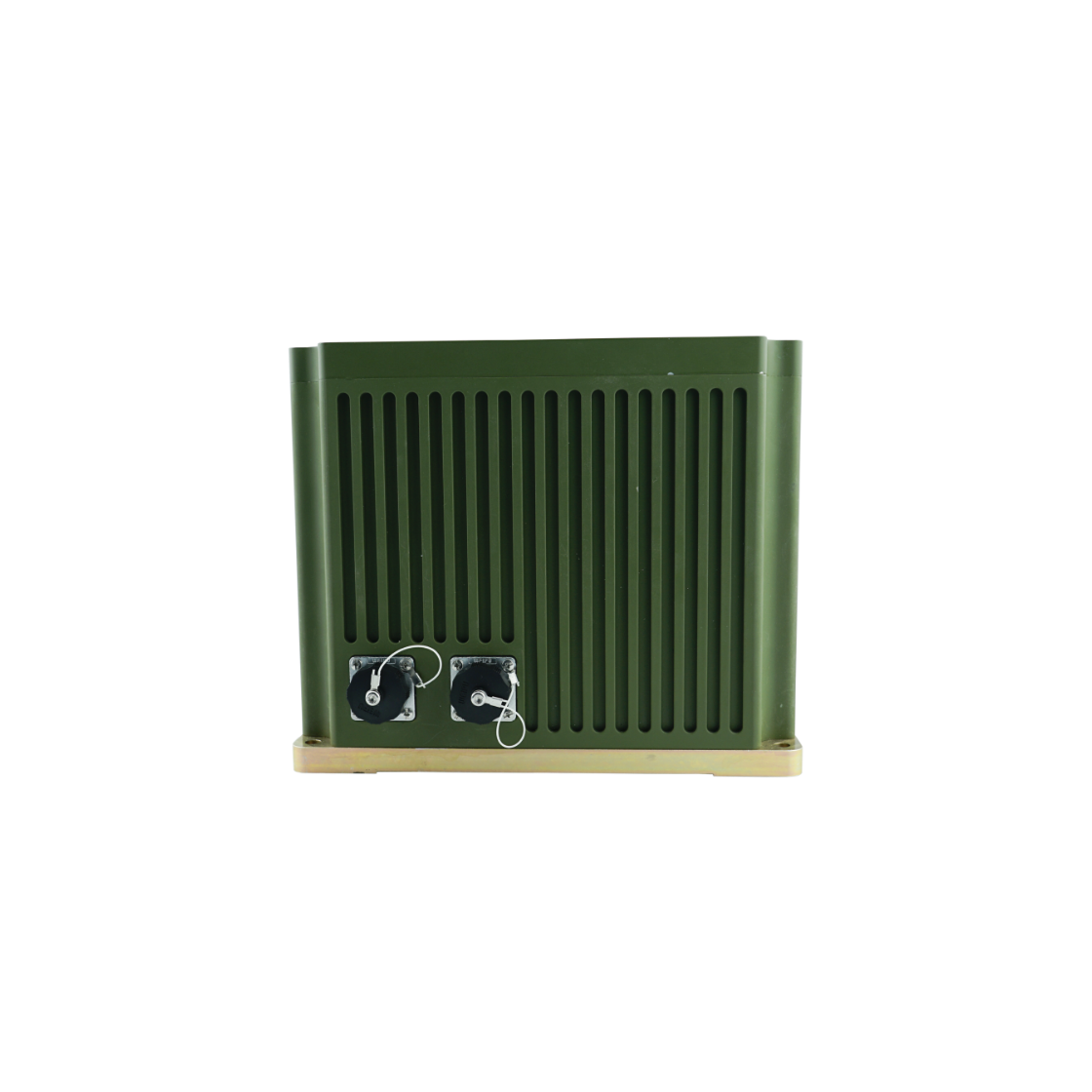

产品外观

2
1
3
4
5

典型技术指标

项目 单位 NFS-A NFS-B NFS-C NFS-D
方位角(1σ) deg 0.06 0.3 1.0 1.5
姿态角 deg 0.06 0.06 0.06 0.06
测量范围
方位角   0°~360°
姿态角   -7°~+7°
启动时间   10s
寻北时间   3min/5min
供电范围   +9~+36Vdc
最大功率   30W
数据输出形式   RS422(bps 9600~115200)
工作温度   -40℃~+60℃
存储温度   -45℃~+70℃
重量   6.1KG
尺寸   230mm×200mm×190mm
连接器   Y11P-1210ZK10

注释:
